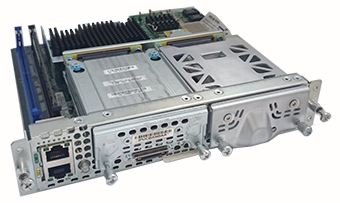

Модуль Cisco UCS-EN120

msm.pngМодуль Cisco UCS-EN120 представляет собой программно-аппаратный комплекс для обеспечения сетевой безопасности корпоративной сети средних офисов, поддерживает до 500 IPsec туннелей.

Модуль устанавливается в маршрутизаторы Cisco ISR следующих моделей: 2911, 2921, 2951, 3925, 3925E, 3945, 3945E. Их описание и необходимая документация доступны на сайте: www.cisco.com.


В составе маршрутизаторов Cisco ISR серий 3900, в которые можно установить от 2 до 4 модулей, Модуль Cisco UCS-EN120 может использоваться на узлах концентрации трафика множества региональных сетей, а также в крупных сетях удаленного доступа пользователей.

На Модуль устанавливается программное обеспечение «Программный комплекс С-Терра Шлюз. Версия 4.1».

Модуль позволяет совместить широкие возможности маршрутизатора и сертифицированную отечественную криптографию.

Функциональные возможности


  • Надежная защита передаваемого трафика

    • Шифрование и контроль целостности передаваемого трафика – по протоколам IPsec ESP и/или IPsec AH (RFC2401-2412), с использованием российских и зарубежных криптографических алгоритмов
    • Маскировка топологии защищаемого сегмента сети
    • Аутентификация устройств – по протоколу IKE (RFC2401-2412)
    • Интегрированный межсетевой экран, осуществляющий stateful-фильтрацию трафика
    • Применяется комбинированное преобразование ESP_GOST-4M-IMIT в соответствии с документом «ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПО ИСПОЛЬЗОВАНИЮ ГОСТ 28147-89 ПРИ ШИФРОВАНИИ ВЛОЖЕНИЙ В ПРОТОКОЛЕ IPSEC ESP»
  • Построение защищенных сетей любой сложности

    • Полноценная поддержка инфраструктуры PKI
    • Совместимость с продуктами российских и зарубежных производителей
    • Широкие возможности для администратора: задание гибкой политики безопасности, определение различных наборов правил обработки открытого и шифрованного трафика, в т.ч. реализация сценария split tunneling
    • Поддержка различных топологий, в том числе: точка-точка, звезда, иерархическое дерево, частично- и полносвязная топология
    • Возможность построения нескольких эшелонов защиты, выделения зон с разным уровнем доверия, организации перешифрования и инспекции трафика в центре
    • Возможность применения сценария на базе технологии, аналогичной DMVPN
  • Легкая интеграция в существующую инфраструктуру

    Совместимость со всеми необходимыми протоколами для интеграции в современную сетевую инфраструктуру, в том числе:

    • протокол RADIUS
    • выдача IKECFG-адресов для С-Терра Клиент и С-Терра Клиент-М
    • объединение устройств в кластер по протоколу VRRP
    • динамическая маршрутизация RIP и OSPF (в том числе для сценария балансировки нагрузки RRI)
    • VLAN, LACP
    • GRE (в том числе для резервирования провайдеров)
    • работа через NAT (NAT Traversal)
    • событийное протоколирование через Syslog
    • мониторинг SNMP
  • Высокая надежность и производительность

    • Возможность оснащения резервными блоками питания и жесткими дисками, объединенными в RAID (для модуля с классом сертификации КС1)
    • Поддержка сценариев обеспечения отказоустойчивости с резервированием шлюзов безопасности, сетевых интерфейсов и провайдерских каналов
    • Поддержка режима сохранения защищенных туннелей при перезагрузке политики безопасности
    • Производительность до 250 Мбит/с
    • Возможность использования для защиты трафика, требовательного к задержкам и потерям пакетов, такого как IP-телефония и ВКС
    • Поддержка QoS

Преимущества

  • Высоконадежная платформа в компактном форм-факторе
  • Не требует дополнительного места в серверной стойке
  • Позволяет сократить нормативные требования по энергопотреблению и теплоотводу

Маршрутизаторы Cisco для установки модуля

Сетевой Модуль Cisco UCS-EN120 может устанавливаться в конфигурируемые слоты для сетевых модулей размером single-wide на маршрутизаторах Cisco 2911, 2921, 2951, 3925, 3925E, 3945, 3945E.

Протоколы и технологии

Наименование Спецификация
Криптографические библиотеки

4-1_st.png встроенная, С-Терра ST

4-1_cp.png внешняя, КриптоПро CSP 3.6R4, 3.9

Информационные обмены протокола IKE Main mode
Aggressive mode
Quick mode
Transaction Exchanges
Informational Exchanges
VKO ГОСТ Р 34.10-2001
4-1_st.pngVKO_GOSTR3410_2012_256 в соответствии с документом «РЕКОМЕНДАЦИИ ПО СТАНДАРТИЗАЦИИ...»
Режимы аутентификации в протоколе IKE Preshared key
RSA digital signature
DSA digital signature
ГОСТ Р 34.10-2001
4-1_st.pngГОСТ Р 34.10-2012
Алгоритмы шифрования, ЭП и контроля целостности

Шифрование: DES, AES, ГОСТ28147-89

ЭП: DSA, RSA, ГОСТ Р 34.10-2001, 4-1_st.pngГОСТ Р 34.10-2012

Контроль целостности: MD5, SHA1, комбинированное преобразование ESP_GOST-4M-IMIT, ГОСТ Р 34.11-94, 4-1_st.pngГОСТ Р 34.11-2012

Мониторинг доступности удаленного узла Dead Peer Detection (DPD) протокол (draft-ietf-ipsec-dpd-04)
Событийное протоколирование Syslog
Сбор статистики SNMP v.1, v.2c
Формат сертификатов публичных ключей X.509 v.3 (RSA, DSA, ГОСТ). Учтены изменения в соответствии с "Приказ ФСБ России от 27.12.2011 № 795" и "ГОСТ Р ИСО 17090-2-2010 Информатизация здоровья. Инфраструктура с открытым ключом"
Формат запроса на регистрацию сертификата при генерации ключевой пары Certificate Enrollment Request (CER), упакованный в PKCS#10 base 64 или bin формат
Способы получения сертификатов Протоколы IKE, LDAP v.3
Импорт из файла (bin и base64, PKCS#7 bin и base64, PKCS#12 bin и base64)
Способ получения ключевой пары Генерация с помощью утилит криптопровайдера, входящих в состав продукта, с выдачей CER
Генерация внешним PKI сервисом с доставкой на сменных ключевых носителях
Генерация внешним PKI сервисом с доставкой через PKSC#12 (DSA, RSA)
Список отозванных сертификатов Обработка Certificate Revocation List (CRL) опциональна
Поддерживается CRL v.2.
Способы получения CRL:
    протокол LDAP v.3
    импорт из файла (bin и base64, PKCS#7 bin и base64, PKCS#12 bin и base64)
Механизмы обеспечения отказоустойчивости VRRP, RRI, GRE+OSPF (резервирование провайдеров)
Работа через NAT NAT Traversal Encapsulation (инкапсуляция IPsec в UDP) в соответствии с NAT-T по draft-ietf-ipsec-nat-t-ike-03(02) и draft-ietf-ipsec-udp-encaps-03(02)
Протоколы динамической маршрутизации RIPv2, OSPF
Прочие сетевые протоколы и сервисы DHCP (клиент и сервер), VLAN, NAT, LACP



Управление

  • Система централизованного управления С-Терра КП – централизованно удаленно
  • Консоль маршрутизатора Cisco
  • Графический интерфейс Cisco Security Manager (CSM), который входит в состав Cisco Security Management Suite – централизованно удаленно
  • Протокол SSH с помощью интерфейса командной строки, в интерфейсе которой используется подмножество команд Cisco IOS – локально или удаленно
  • Web-based интерфейс управления – удаленно

Совместимость

  • Токены производства компании Aladdin: eToken PRO32k, eToken PRO64k, eToken NG-FLASH, eToken PRO (Java)
  • Токены производства компании Актив: Рутокен S, Рутокен ЭЦП
  • В части реализации протоколов IPsec/IKE и их расширений – с Cisco IOS v.12.4 и v.15.x.x
  • Все продукты компании "С-Терра СиЭсПи" независимо от версии
  • Модуль NME-RVPN в исполнении МСМ

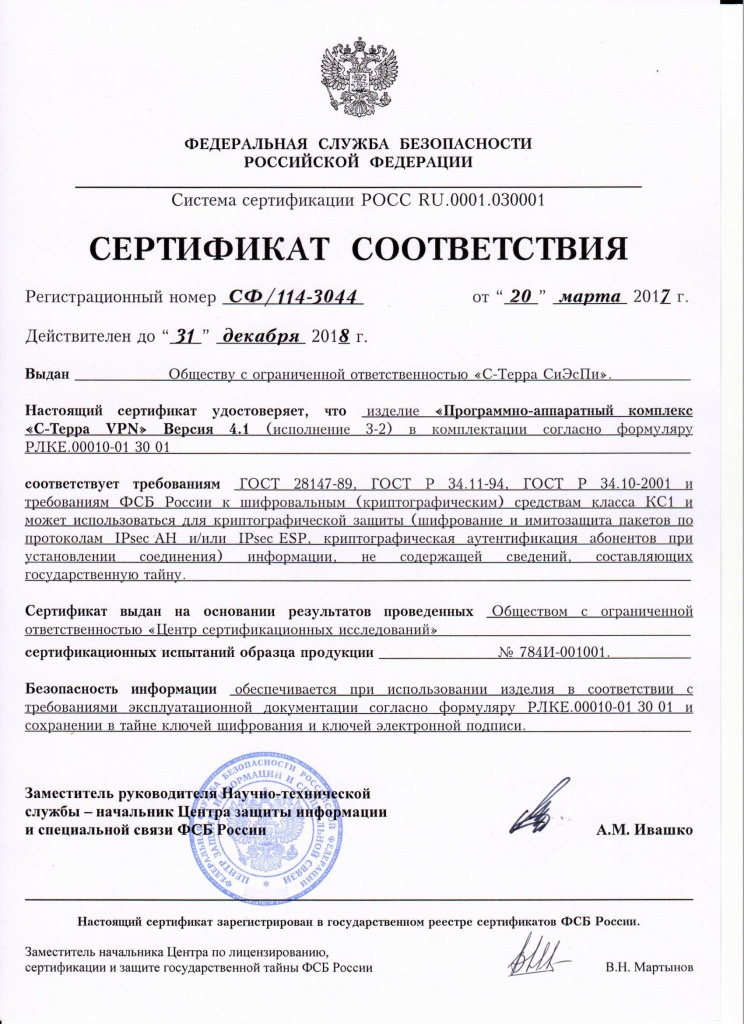

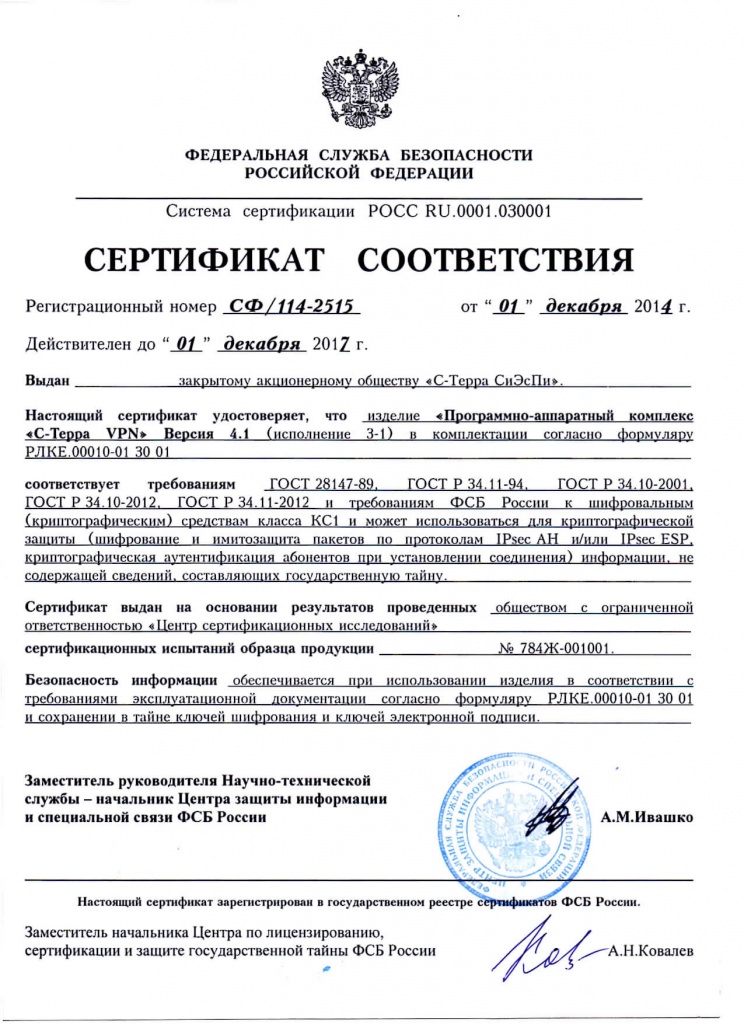

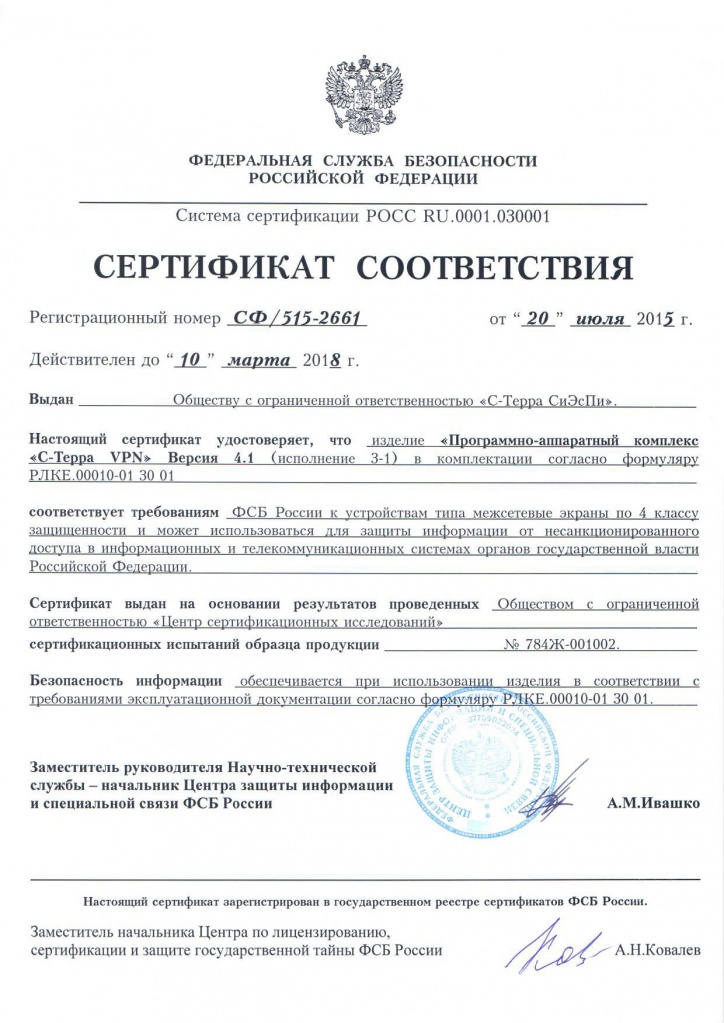

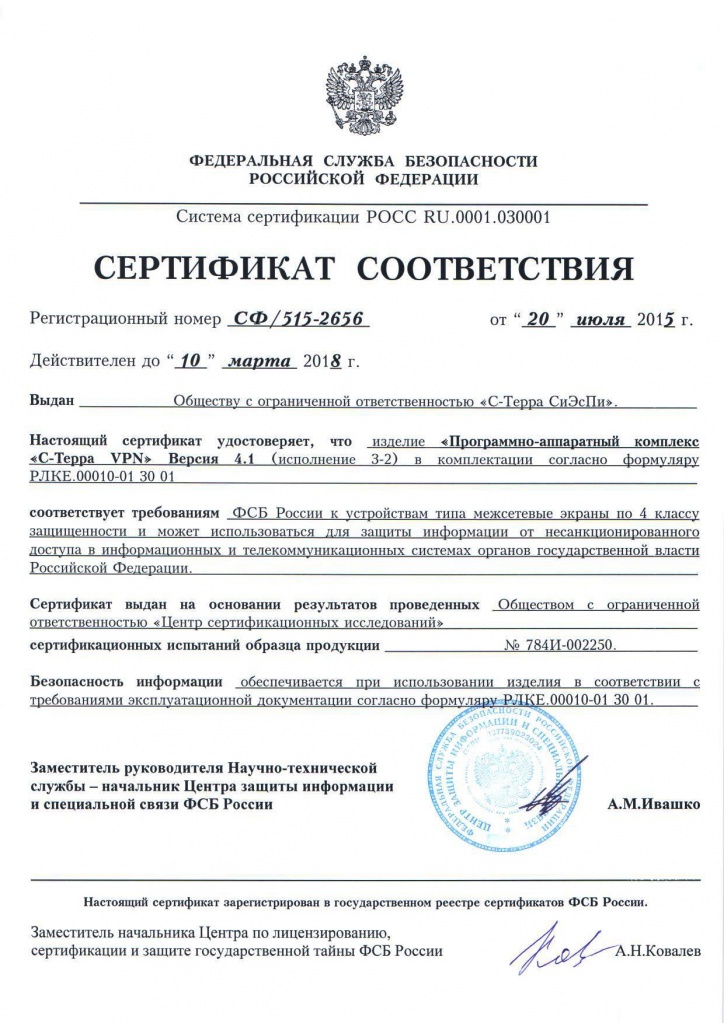

Сертификаты

Сертификат ФСТЭК России № 3370 (МЭ-3, НДВ-3, ОУД 4+)

Формуляр, согласованный ФСТЭК России (АС 1В, ГИС до 1 кл. вкл., ПДн 1-4 ур.)

4-1_st.pngВстроенная криптобиблиотека С-Терра ST

4-1_cp.pngВнешняя криптобиблиотека КРИПТО-ПРО CSP
