С ростом хранимого и обрабатываемого объема данных меняются и требования к каналам связи: увеличивается пропускная способность, повышается надежность и дальность передачи информации. Требования законодательства по защите каналов (в том числе высокопроизводительных) ужесточаются. Поэтому необходимо решение, которое соответствует требованиям законодательства, не вносит изменений в работу сети, понятно и прогнозируемо в настройке и эксплуатации.

При обработке в информационной системе компании сведений, подлежащих обязательной защите в соответствии с российским законодательством, например, персональных данных (ПДн), становится необходимым использование средств защиты информации (СЗИ), сертифицированных регуляторами: ФСБ России и ФСТЭК России.

Решение С-Терра позволяет пользователям без перенастройки сервисов оперативно решать типовые задачи по защите высокопроизводительных каналов связи в следующих случаях:

  • взаимодействие между ЦОД и РЦОД;
  • передача данных по магистральным каналам связи;
  • миграция данных между ЦОДами без остановки сервисов;
  • передача iSCSI-трафика систем хранения данных;
  • миграция виртуальных машин без простоев и др.

Пример 1. Защищаем 10 Гбит/с

Задача

Обеспечить конфиденциальность и целостность передаваемой информации в канале связи с производительностью 10 Гбит/с. Средство защиты информации должно быть сертифицировано в отечественных регуляторах ФСБ России и ФСТЭК России.

Состав продуктов

2 х С-Терра Шлюз 10G

Решение базируется на продукте С-Терра Шлюз 10G. Одна пара шлюзов безопасности С-Терра Шлюз 10G связывает территориально распределенную сеть в единый broadcast домен через IPsec туннель с использованием алгоритмов шифрования в соответствии с ГОСТ. Схема такого решения представлена на рисунке 1:


Рисунок 1. Схема решения из Примера 1

В архитектуру заложена классическая схема L2-over-L3. Шлюз безопасности С-Терра Шлюз 10G осуществляет захват фреймов канального уровня на внутренних интерфейсах, их инкапсуляцию в протокол EtherIP и дальнейшее шифрование. На стороне-ответчике происходит обратный процесс. Такой подход не требует от пользователя перенастройки существующих сервисов. Шлюзы безопасности С-Терра Шлюз 10G работают для сети прозрачно.

Решение тестировалось на открытых площадках рядом с конкурентами и зарекомендовало себя с лучшей стороны.

С-Терра Шлюз 10G – специализированный криптошлюз, разработанный исключительно для защиты высокопроизводительных каналов связи, поэтому он не совместим с обычными С-Терра Шлюз. В актуальной версии продукта поддерживаются топологии site-to-site, interface-to-interface.

Реализован полноценный мониторинг по протоколам SNMPv2 и SNMPv3, а так же аутентификация администраторов по протоколу Radius.

Квантовая защита

Ведутся работы по реализации в составе С-Терра Шлюз 10G шифрования с применением технологии квантового распределения ключей. Совместно с компанией QRate проведены успешные испытания прототипа, в том числе на действующей волоконно-оптической линии связи «Ростелеком».

Пример 1а. Защищаем 10 Гбит/с. Отказоустойчивость

Задача

Обеспечить отказоустойчивость при защите канала связи с производительностью 10 Гбит/с. Средства защиты информации должны быть сертифицированы ФСБ России и ФСТЭК России.

Состав продуктов

2 х С-Терра Шлюз 10G
2 х балансировщик стороннего производителя (коммутатор с поддержкой EtherChannel)

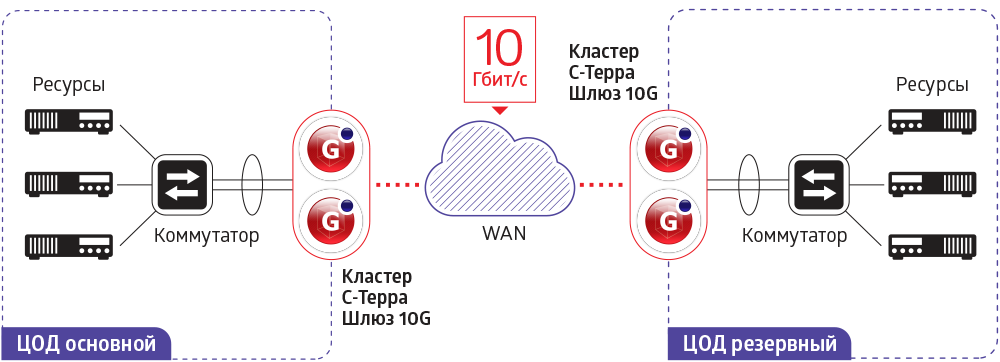

Рисунок 1а. Схема решения в отказоустойчивой конфигурации из Примера 1а

При отказе одного из шлюзов безопасности или канала связи коммутатор автоматически перераспределит нагрузку по работающим узлам кластера.

Масштабируемость

Решение легко масштабируется по производительности до 40 Гбит/с путем добавления дополнительных шлюзов безопасности в кластер. Балансировка реализуется коммутаторами с использованием протоколов LACP (до 8 шлюзов безопасности) или PAgP (до 16 шлюзов безопасности).

Пример 2. Защищаем 40 Гбит/с

Задача

Обеспечить конфиденциальность и целостность передаваемой информации в канале связи с производительностью 40 Гбит/с. Средство защиты информации должно быть сертифицировано в отечественных регуляторах ФСБ России и ФСТЭК России.

Состав продуктов

2 х С-Терра Шлюз 40G

Решение базируется на продукте С-Терра Шлюз 40G. Реализация решения аналогична описанной в Примере 1.

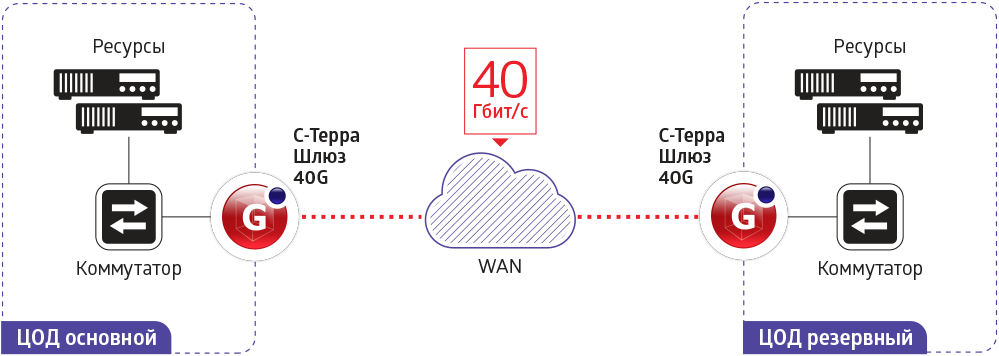

Рисунок 2. Схема решения из Примера 2

С-Терра Шлюз 40G – специализированный криптошлюз второго поколения высокопроизводительных шлюзов безопасности С-Терра. Он совместим с аналогичными С-Терра Шлюз 40G при использовании в топологиях site-to-site, interface-to-interface, а также с С-Терра Шлюз 10G – в топологиях site-to-site, interface-to-interface, «трехлучевая звезда».

Топология «interface-to-interface» подразумевает, что каждый поток данных из резервного ЦОДа и обратно будет выходить из внутреннего интерфейса С-Терра Шлюз 40G. Топология «Трехлучевая звезда» рассмотрена ниже в Примере 3.

Квантовая защита

Ведутся работы по реализации в составе С-Терра Шлюз 40G шифрования с применением технологии квантового распределения ключей. Совместно с компанией QRate проведены успешные испытания прототипа, в том числе на действующей волоконно-оптической линии связи «Ростелеком».

Пример 2а. Защищаем 40 Гбит/с. Отказоустойчивость

Задача

Обеспечить отказоустойчивость при защите канала связи с производительностью 40 Гбит/с. Средство защиты информации должно быть сертифицировано в отечественных регуляторах ФСБ России и ФСТЭК России.

Состав продуктов

4 х С-Терра Шлюз 40G,
2 х балансировщик стороннего производителя (коммутатор с поддержкой EtherChannel, поддержкой портов QSFP+)


Рисунок 2а. Схема решения в отказоустойчивой конфигурации из Примера 2а

При отказе одного из шлюзов безопасности или канала связи коммутатор автоматически перераспределит нагрузку по работающим узлам кластера.

Масштабируемость

Решение масштабируется по производительности до 120 Гбит/с путем добавления дополнительных шлюзов безопасности в кластер. Балансировка реализуется коммутаторами с использованием протоколов LACP (до 8 шлюзов безопасности) или PAgP (до 16 шлюзов безопасности).

Пример 3. Топология «Трехлучевая звезда»

Задача

Обеспечить конфиденциальность и целостность передаваемой информации в каналах связи между Центральным ЦОД и тремя резервными ЦОДами. Средство защиты информации должно быть сертифицировано в отечественных регуляторах ФСБ России и ФСТЭК России.

Состав продуктов
ЦОД основной
1 x С-Терра Шлюз 40G
1 х балансировщик стороннего производителя

(коммутатор с поддержкой портов QSFP+)

ЦОДы резервные
3 х С-Терра Шлюз 10G

Решение базируется на продуктах С-Терра Шлюз 40G, С-Терра Шлюз 10G. Криптошлюз С-Терра Шлюз 40G способен терминировать на себе до трёх каналов связи производительностью 10 Гбит/с, защищаемых с помощью С-Терра Шлюз 10G, объединяя в единый broadcast домен четыре территориально распределенных сети с помощью IPsec туннелей. Шифрование происходит по логике interface-to-interface, то есть каждый поток данных из резервного ЦОДа и обратно будет выходить из внутреннего интерфейса С-Терра Шлюз 40G (Рисунок 3):

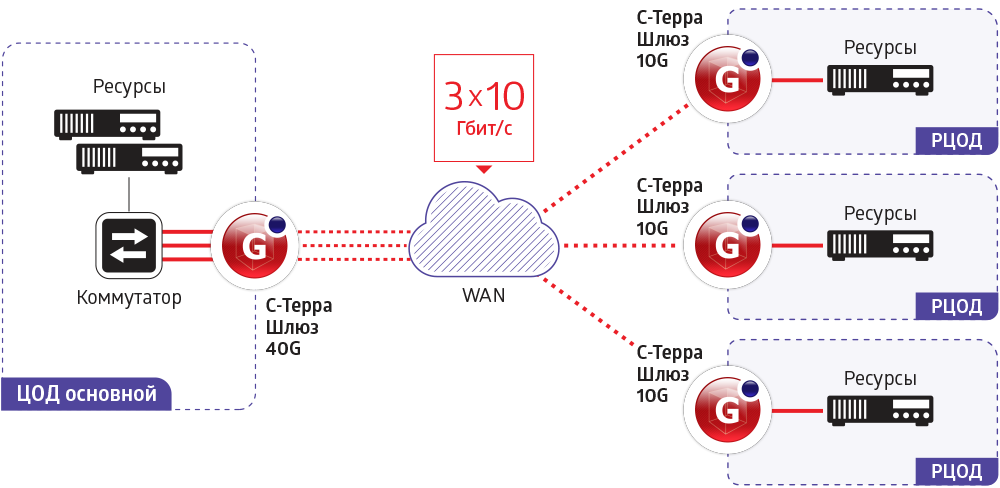

Рисунок 3. Схема решения из Примера 3

Пример 4. Топология «Треугольник». Защита overlay сети

Задача

Защитить оверлейную сеть между тремя ЦОДами. Каналы связи между ЦОДами 20Гбит/с. Использовать по одному ПАК в каждом из ЦОДов.

Состав продуктов

3 х С-Терра Шлюз 40G c 4‑мя SFP28 интерфейсами.

sterra-yandex-case-40G.svg

Рисунок 4. Схема решения из Примера 4

Для защиты оверлейной сети в топологии «треугольник» С-Терра Шлюз 40G нужно укомплектовать 4‑мя SFP28 интерфейсами. По умолчанию таких интерфейсов только 2. За этим проследит ваш аккаунт-менеджер.

Оверлейная сеть обеспечивает взаимодействие ЦОДов в режиме «каждый-с-каждым». Простейший пример такой сети – GRE туннели.

Один С-Терра Шлюз 40G обеспечит защиту сразу двух каналов 20Гбит/с. В то время, как другое решение потребует установки по паре высокопроизводительных шлюзов на канал.

Производительность

Замеры производительности выполняются на автоматизированном шасси Spirent на разных типах трафика. Методика измерения – RFC2544 Throughput. В значениях производительности учтены издержки на шифрование (overhead ~80 байт) и нулевые потери.
