С-Терра Шлюз

Версия 4.3

Версия 4.2

Версия 4.1

Программно-аппаратный комплекс (программный комплекс на аппаратной платформе) для обеспечения безопасности сети связи любой топологии (VPN), с любым количеством туннелей. Обеспечивает криптографическую защиту и фильтрацию как трафика подсетей, проходящего через него, так и защиту трафика самого шлюза безопасности.
Исполнения
С-Терра Шлюз ST

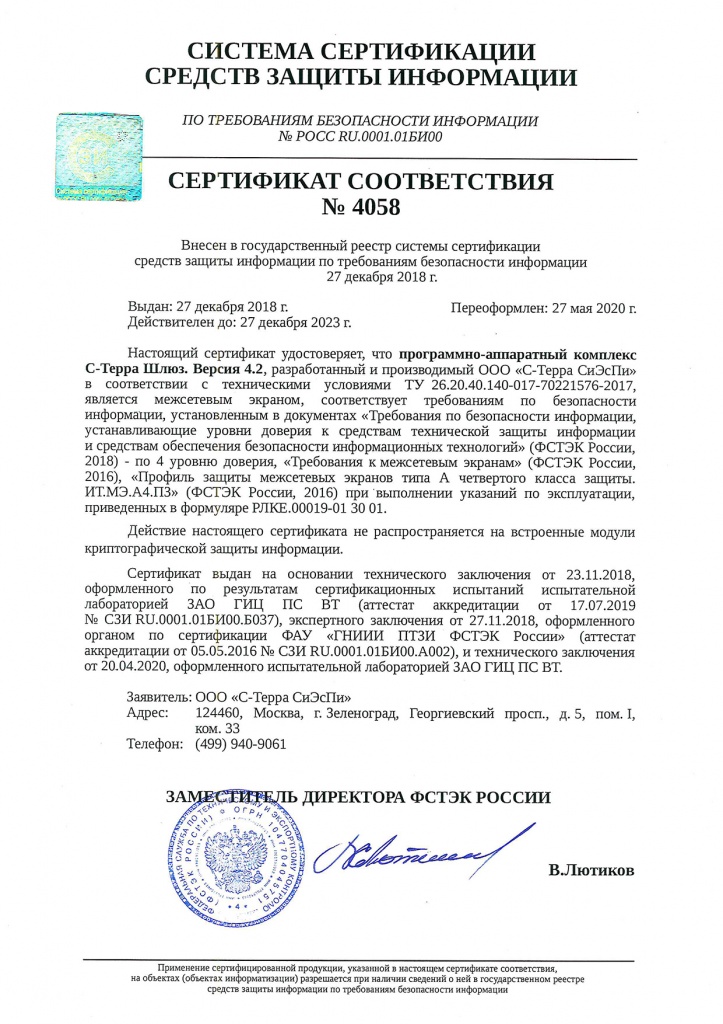

Сертификация
ФСБ: СКЗИ КС1, СКЗИ КС2, СКЗИ КС3
IKE / IPSEC с ГОСТ
согласно RFC и ТК26
Гарантия 3 года
на аппаратную платформу
Бесплатная техподдержка
в первый год
Продукт зарегистрирован
С-Терра Шлюз представляет собой программный комплекс на аппаратной платформе (программно-аппаратный комплекс, ПАК), предназначенный для обеспечения безопасности сети связи любой топологии, с любым количеством туннелей.

С-Терра Шлюз обеспечивает защиту и фильтрацию как трафика подсетей, проходящего через него, так и защиту трафика самого шлюза безопасности.
  • Характеристики
  • Технологии
  • Преимущества
  • Эксплуатация

Надежная защита передаваемого трафика

  • Шифрование и имитозащита передаваемого трафика – по протоколам IPsec (RFC2401-2412), с использованием современных российских криптографических алгоритмов
  • Маскировка топологии защищаемого сегмента сети
  • Аутентификация абонентов – по протоколу IKE (RFC2407, RFC2408, RFC2409, RFC 2412)
  • Интегрированный межсетевой экран со stateless фильтрацией IP-трафика и stateful фильтрацией для протоколов TCP и FTP

Построение защищенных сетей любой сложности

  • Полноценная поддержка инфраструктуры PKI
  • Широкие возможности для администратора: задание гибкой политики безопасности, определение различных наборов правил обработки открытого и шифрованного трафика, в т.ч. реализация сценария split tunneling
  • Поддержка различных топологий, в том числе: точка-точка, звезда, иерархическое дерево, частично- и полносвязная топология
  • Возможность построения нескольких эшелонов защиты, организации перешифрования
  • Возможность применения сценария на базе технологии, аналогичной DMVPN
  • Route-based VPN на основе GRE и протоколов динамической маршрутизации RIP, OSPF, BGP
  • L2 VPN (возможность построения полносвязной оптимальной топологии)
  • Интеграция с системой обнаружения вторжений С-Терра СОВ

Легкая интеграция в существующую инфраструктуру

Совместимость со всеми необходимыми протоколами, в том числе:


  • интеграция с RADIUS сервером
  • выдача IKECFG-адресов для С-Терра Клиент и С-Терра Юнит
  • поддержка расширенной аутентификации при помощи одноразовых паролей на С‑Терра Клиент
  • динамическая маршрутизация RIP, OSPF, BGP
  • поддержка 802.1Q (VLAN) и агрегирование интерфейсов на базе протокола LACP
  • работа через NAT (NAT Traversal)
  • поддержка source NAT и destination NAT на С-Терра Шлюз и С-Терра Юнит
  • событийное протоколирование – Syslog
  • мониторинг SNMP, NetFlow/IPFIX, Zabbix agent
  • инкапсуляция IPsec трафика в HTTP (IPsec-over-HTTP)

Высокая надежность и производительность

  • MultiWAN – резервирование каналов связи в режиме Active/Passive (возможно использование USB модемов)
  • Объединение устройств в кластер по протоколу VRRP
  • Балансировка нагрузки на С-Терра Шлюз при помощи технологии Reverse Route Injection (RRI)
  • Балансировка нагрузки и обеспечение отказоустойчивости С-Терра Шлюз в режиме L2 VPN при помощи протокола LACP
  • Возможность оснащения резервными блоками питания и жесткими дисками, объединенными в RAID – для старших моделей
  • Поддержка сценариев обеспечения отказоустойчивости с резервированием шлюзов безопасности, сетевых интерфейсов и каналов провайдеров
  • Поддержка режима сохранения защищенных туннелей при перезагрузке политики безопасности
  • Высокая производительность
  • Возможность использования для защиты трафика, требовательного к задержкам и потерям пакетов, такого как IP-телефония и ВКС
  • Поддержка QoS

Операционные системы

Продукт работает под управлением Debian GNU/Linux 8.

Характеристики оборудования должны соответствовать требованиям, предъявляемым операционными системами.

Криптографические библиотеки
С-Терра ST – встроенная
Операционные системы
Debian GNU/Linux 7
Информационные обмены протокола IKE

Main mode

Aggressive mode

Quick mode

Transaction Exchanges

Informational Exchanges

VKO ГОСТ Р 34.10-2001

VKO ГОСТ Р 34.10-2012, 256 бит

Шифрование Аутентификация Имитозащита

ГОСТ 28147-89

ГОСТ Р 34.10-2012

ГОСТ Р 34.11-2012

ГОСТ Р 34.12-2015

ГОСТ Р 34.13-2015

Мониторинг доступности удаленного узла
Dead Peer Detection (DPD) протокол (draft-ietf-ipsec-dpd-04)
Событийное протоколирование
Syslog
Сбор статистики
SNMP v.1, v.2c
Формат сертификатов публичных ключей
X.509 v.3 (RSA, ГОСТ). Учтены изменения в соответствии с «Приказ ФСБ России от 27.12.2011 № 795» и «ГОСТ Р ИСО 17090-2-2010 Информатизация здоровья. Инфраструктура с открытым ключом»
Формат запроса на регистрацию сертификата при генерации ключевой пары
Certificate Enrollment Request (CER), упакованный в PKCS#10 base 64 или bin формат
Способы получения сертификатов

Протоколы IKE, LDAP v.3

Импорт из файла (bin и base64, PKCS#7 bin и base64, PKCS#12 bin и base64)

Способ получения ключевой пары
  • Генерация с помощью утилит криптопровайдера, входящих в состав продукта, с выдачей CER
  • Генерация внешним PKI сервисом с доставкой на сменных ключевых носителях
  • Генерация внешним PKI сервисом с доставкой через PKSC#12 (RSA)
Список отозванных сертификатов

Обработка Certificate Revocation List (CRL) опциональна.

Поддерживается CRL v.2.

Способы получения CRL:

  • протокол LDAP v.3
  • протокол HTTP
  • импорт из файла (bin и base64, PKCS#7 bin и base64, PKCS#12 bin и base64)
Отказоустойчивость и балансировка нагрузки
VRRP, RRI, GRE+OSPF/BGP, MultiWAN (резервирование каналов связи)
Работа через NAT
NAT Traversal Encapsulation (инкапсуляция IPsec в UDP) в соответствии с NAT-T по draft-ietf-ipsec-nat-t-ike-03(02) и draft-ietf-ipsec-udp-encaps-03(02)
Протоколы динамической маршрутизации
RIPv2, OSPF, BGP
Прочие сетевые протоколы и сервисы
DHCP (клиент и сервер), VLAN, NAT, LACP, MTU Path Discovery, NetFlow, IPFIX

1. Обновленная операционная система и современные аппаратные платформы.
Шлюз работает под управлением операционной системы (ОС) Debian GNU/Linux 7, которая включает в себя актуальные обновления безопасности. Использование новой ОС и обновление версий всех компонентов позволяет повысить её надежность и защищенность, а также использовать самые современные аппаратные платформы.

2. Рост производительности.
Повышение производительности шифрования на младших моделях линейки составляет около 10% за счет оптимизации алгоритмов обработки сетевых пакетов, синхронизации потоков и реализации вычислений ГОСТ.

3. Криптоалгоритмы по ГОСТ Р 34.12-2015.
Применяются новые алгоритмы шифрования (в т.ч. «Кузнечик») для выполнения требований нормативных документов.

4. Единая ролевая модель локального доступа для всех модификаций (исполнений).
Административная консоль теперь используется во всех модификациях шлюза, а не только для исполнений, сертифицированных ФСБ России по классу КС3. Это повышает защищенность, а также позволяет разграничить права доступа администраторов.

5. Технологическая возможность совместимости с другими вендорами VPN-продуктов.
Реализован новый режим работы IKEv1, соответствующий рекомендациям ТК 26.

6. IKEv2.
В тестовом режиме реализована возможность создания защищенных соединений на основе протокола IKEv2 (дополнительный пакет).

7. Обновленная система управления продуктом.
В консоль конфигурирования (здесь и далее под консолью конфигурирования понимается интерфейс c подмножеством команд Cisco IOS) добавлены команды, повышающие удобство настройки, управления и эксплуатации продукта, в том числе:

  • Настройка VRRP кластера – единый интерфейс настройки основного сценария отказоустойчивости.
  • Расширенные диапазоны значений параметров keepalive, что дает возможность более быстрого перестроения защищенных соединений в различных схемах отказоустойчивости.
  • Задание адреса партнера DNS именем, что позволяет указать в конфигурации партнера без привязки к IP-адресу.
  • Получение CRL по HTTP, то есть более тесная интеграция с PKI сервисами.
  • Задание локального адреса для построения туннелей. Независимость конфигурации шлюза от адресов внешних интерфейсов дает возможность построения более гибких сценариев с несколькими провайдерами.
  • Работа с файлами. Теперь работа осуществляется непосредственно в консоли конфигурирования, без перехода в консоль операционной системы.
  • Задание адреса источника для команды ping. Проверку и поиск неисправностей теперь можно проводить непосредственно в консоли конфигурирования, без перехода в консоль операционной системы.
  • Просмотр информации о защищенных соединениях. Добавлены команды просмотра информации о IKE и IPsec туннелях. Теперь просмотр осуществляется непосредственно в консоли конфигурирования, без перехода в консоль операционной системы.

8.Нестандартные IKE/IPsec порты.
Можно задать произвольный номер порта в случае, если стандартные порты блокируются провайдером или уже используются в продуктах других производителей, и не представляется возможным выделить дополнительный внешний адрес.

9. IPsec-over-HTTP.
Инкапсуляция IPsec трафика на основе протокола HTTP позволяет строить защищенные соединения, даже если у провайдеров разрешен только HTTP (например, в публичных местах).

10. Статический NAT в DMVPN.
При реализации DMVPN шлюзы в филиалах могут находиться за маршрутизатором, осуществляющим статическую трансляцию адресов (ранее у шлюзов в филиалах должны были быть строго глобально маршрутизируемые адреса).

11. Дополнительная аутентификация для С-Терра Клиент: xAuth + Radius.
Реализована дополнительная аутентификация с применением xAuth с поддержкой на Radius-сервере, что значительно упрощает управление продуктами, установленными на пользовательских рабочих местах, в крупных сетях.

12. Новый лицензионный механизм.
Лицензия может быть ограничена по времени использования, то есть включать в себя дату, до которой она является активной.

13. Диагностика перегрузки.
Добавлена утилита просмотра статистических данных о пакетах, обработанных VPN-драйвером. На основе этих данных можно осуществлять диагностику перегрузки шлюза.


Управление
  • Централизованно удаленно

    Система централизованного управления С-Терра КП

  • Удаленно

    Web-based интерфейс управления
    Протокол SSH с помощью интерфейса командной строки с подмножеством команд Cisco IOS

  • Локально

    Интерфейс командной строки с подмножеством команд Cisco IOS

Совместимость
  • Токены:

    — eToken Java 72К

    — JaCarta PKI, JaCarta PKI/ГОСТ

    — Рутокен Lite, Рутокен ЭЦП

  • В части реализации протоколов IPsec/IKE и их расширений – с Cisco IOS v.12.4 и v.15.x.x

  • Все продукты компании «С-Терра СиЭсПи» независимо от версии, кроме С-Терра Шлюз 10G

Техническая поддержка

Комплект поставки лицензии включает 1 (один) год технической поддержки (не распространяется на обновление до новой версии). Рекомендуем приобрести услугу «Сервис технической поддержки» на последующий период эксплуатации продукта.

Комплект поставки аппаратной платформы включает 3 (три) года гарантии от производителя аппаратной платформы. Информация о гарантийном обслуживании АП.

Модификации
С-Терра Шлюз 100
Малые офисы,
банкоматы, подключение к гос. системам
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ, МБИТ/C
145
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ IMIX, МБИТ/C
95
КОЛИЧЕСТВО ТУННЕЛЕЙ
10 / 200
С-Терра Шлюз 1000 / 2000
Небольшие офисы
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ, МБИТ/C
405 / 1040
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ IMIX, МБИТ/C
260 / 690
КОЛИЧЕСТВО ТУННЕЛЕЙ
50 / 500
С-Терра Шлюз 3000
Средние офисы
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ, МБИТ/C
1580
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ IMIX, МБИТ/C
1180
КОЛИЧЕСТВО ТУННЕЛЕЙ
1000
С-Терра Шлюз 7000
Крупные офисы, ЦОД
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ, МБИТ/C
3090
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ IMIX, МБИТ/C
2070
КОЛИЧЕСТВО ТУННЕЛЕЙ
не ограничено
С-Терра Шлюз 100
В промышленном исполнении
АСУ ТП
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ, МБИТ/C
80
МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ ШИФРОВАНИЯ IMIX, МБИТ/C
45
КОЛИЧЕСТВо ТУННЕЛЕЙ
10



Преимущества продукта С-Терра Шлюз 4.2
1.
Удаленное обновление с помощью системы централизованного управления С-Терра КП 4.30
2.
Криптографическое преобразование ENCR_KUZNYECHIK_MGM_KTREE по проекту спецификации ТК26 на базе криптоалгоритма «Кузнечик»
3.
Улучшенный пользовательский интерфейс
4.
Поддержка групповых операций при работе со списками доступа для межсетевого экранирования и шифрования
5.
Поддержка одновременной работы с 2 USB модемами разных вендоров
6.
Расширенные возможности мониторинга средствами ОС, в том числе температуры компонентов шлюза и жестких дисков.
7.
Использование Zabbix-агента «из коробки».
8.
Поддержка технологий NetFlow, IPFIX.
9.
L2 VPN — возможность построения полносвязной оптимальной топологии, совмещение L2/L3 функций на порту захвата фреймов.
10.
Улучшена работа VRRP кластера (поддержка расширенных сценариев из CLI, новые команды проверки состояния кластера).
